彩砂环氧树脂地坪是以彩色石英砂和环氧树脂地坪漆组成的无缝一体化的新型复合装饰地坪，通过一种或多种不同颜色的彩色石英砂自由搭配，形成丰富多彩的装饰及色彩图案，具有装饰质感优雅，耐磨损、耐抗压、耐化学腐蚀、防滑、防火、防水等优点，它不仅使用于工业地坪，也使用于商业及民用建筑地面，近年来再欧美等发达国家十分流行，被誉为“彩砂无缝硬地毯”。
.jpg "成都环氧彩砂地坪")
彩砂环氧树脂地坪涂装适用范围：
u 电子通讯、医疗卫生，食品保健等加工车间；
u 加工业、制造业及大型超市商场大的仓库或仓储；
u 大型商场、展览厅等场合；
u 高级娱乐场所和住宅建筑，公共场所，机关大楼及商用大楼；
u 对旧地面进行维修改造，在原地面上直接施工操作。
彩砂环氧树脂地坪涂装性能特点：
u 色彩丰富，质感强烈， 具现代装饰风格；
u 强度高，硬度大，具有优异的耐磨性；
u 石英圆砂粒整合成型，具有抗重压，抗冲击等优异性能；
u 平整无缝，洁净防尘，其水密性表面可经受高压冲洗或蒸气清洁，易清洁维护；
u 可根据要求制成光面或哑光，具有突出的防滑功能；
u 优异的耐水，防水，耐酸碱等化学性能。

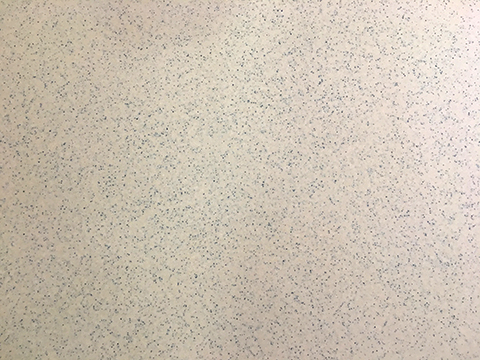

.jpg "成都环氧彩砂地坪1")
彩砂环氧树脂地坪涂装技术指标（基面及实际工艺不同指标有一定差异）：
| 实验项目 |
指标 |
| 肖氏硬度 |
≥80-85 |
| 耐磨性 |
0.01 |
| 断裂伸长率 |
（23℃）3% |
| 固化温度 |
≥12℃ |
| 相对湿度 |
≤85% |
| 抗压强度 |
90-100N/mm2 |
| 抗弯强度 |
40-60N/mm2 |
| 抗拉强度 |
35-50N/mm2 |
| 耐酸性 |
（5%H2SO4,HCI5天）无变化 |
| 耐碱性 |
（20%NaOH,NH4OH,5天）无变化 |
| 可行人时间 |
24小时 |
| 完全固化时间 |
7天 |
彩砂环氧树脂地坪涂装系统特征：
u 高光透明效果；
u 平均厚度2-5mm；
u 一般使用年限为10年以上。
彩砂环氧树脂地坪涂装施工工艺：
| 工艺名称 |
具体做法及要求 |
参考用量 |
| 基面处理 |
1、 对地面全范围用研磨机打磨处理； 2、 对局部研磨机不能打磨到的边角处用手磨机进行处理； 3、 对做过研磨的地面进行表面清理，功过清扫吸尘，确保基面无浮尘、油脂等污染物和铁、钉、钢筋等金属突出； 4、 对基面清理干净后，检查基底有无裂缝、空壳，如有，必须经深层切割清理后用环氧树脂砂浆填补，清理时不可野蛮敲打，以免敲松边上的基层。 |
|
| 底涂层 |
在进行基底处理后，同时进行超强渗透环氧底涂涂装，施工配料时要注意施工进度与用料平衡，不可一次开料过多，保证材料在涂装时符合可使用时间，在胶化前被涂刷完，让材料保持很好的渗透性，保证粘接性能，并在凝胶前均匀地撒布40#-60#彩砂于表面。 |
0.3Kg/m2 |
| 中涂砂浆层 |
在底涂表干后，将已经配比好的环氧砂浆（配比：环氧树脂砂浆中涂：彩色石英砂≈1：8），用机械镘平机施工镘压找平砂浆层，使之达到初步平整。 |
1.2Kg/m2/mm |
| 腻子层 |
1、 使用溶剂型环氧漆或无溶剂型环氧漆按比例混合后加适量填料（如石英砂、滑石粉）搅拌均匀； 2、 用批刀批刮1-2 遍，重点是填补地面的坑洞缺陷处； 3、 待固化后，打磨批刀痕或缺陷处，用吸尘器、鸡毛掸、湿毛巾等清理干净。 |
0.2-0.30 Kg/m2 |
| 面涂层 |
1、 使用溶剂型环氧面漆或无溶剂型环氧面漆按比例混合，搅拌均匀； 2、 用准备好的滚筒浸上面漆，均匀滚涂，要求涂层均匀，无漏涂，滚涂2遍。 |
0.25-0.30Kg/m2 |
| 耐磨层 |
1、 本工序可根据用户的需要选择使用； 2、 施工完毕12-24小时后，即固化至行人不留痕迹后，用环氧耐磨层面漆滚涂一遍，可大大提高地坪光洁度和耐用性。 |
0.12Kg/m2 |

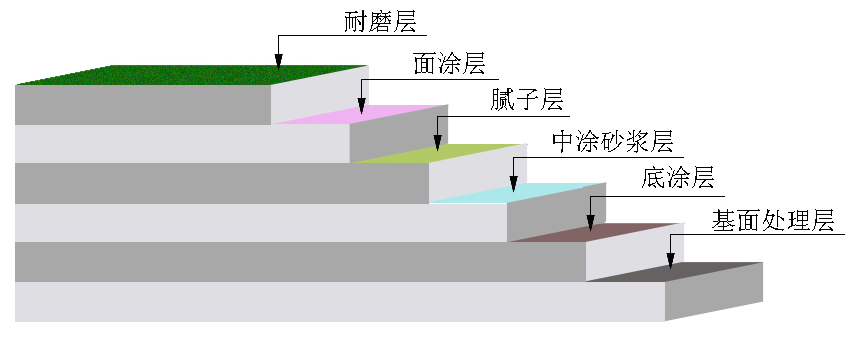

彩砂环氧树脂地坪涂装施工剖面图：
.jpg)
注：以上参数及工艺结合实际情况会有一定的差异。
川公网安备 51011502000109号
